Телескопическая стрела КС-45717К-1Р – 4-х секционная длиной 30,7 м, самая длинная в своем классе. Секции стрелы имеют овоидное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Это позволяет достичь сверхвысоких показателей грузоподъемности на средних и дальних вылетах, значительно повысить надежность и безопасность. Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 м, имеющий возможность наклона на 30⁰.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Крановая установка | |
|---|---|
| Грузоподъемность, т | 25 |
| Грузовой момент, тм | 84,8 |
| Максимальный вылет стрелы (с гуськом), м | 29,0 (31,0) |
| Максимальная высота подъема (с гуськом), м | 31,2 (40,3) |
| Длина стрелы, м | 9,9 — 30,7 |
| Длина гуська, м | 9,0 |
| Зона работы | 240° и 360° |
| Опорный контур, м | 6,0х5,43 2,26х5,43 |
| Номинальная скорость подъема (опускания) груза при кратности полиспаста К=8, м/мин: | 7,4-40,0 |
| Скорость посадки, м/мин | 0,2 |
| Частота вращения, мин-1 | 1,9 |
| Шасси | |
|---|---|
| Базовое шасси | КАМАЗ-65115-62/-65 |
| Колесная формула | 6 x 4 |
| Двигатель | КАМАЗ 740.65-240/КАМАЗ 74062.280 |
| Мощность двигателя, кВт (л.с.) | 176 (240)/ 206 (280) |
| Скорость передвижения, км/ч | 60 |
| Габаритные и весовые характеристики | |
|---|---|
| Длина, мм | 11945 |
| Ширина, мм | 2500 |
| Высота, мм | 3970 |
| Полная масса с основной стрелой, т | 23,2 |

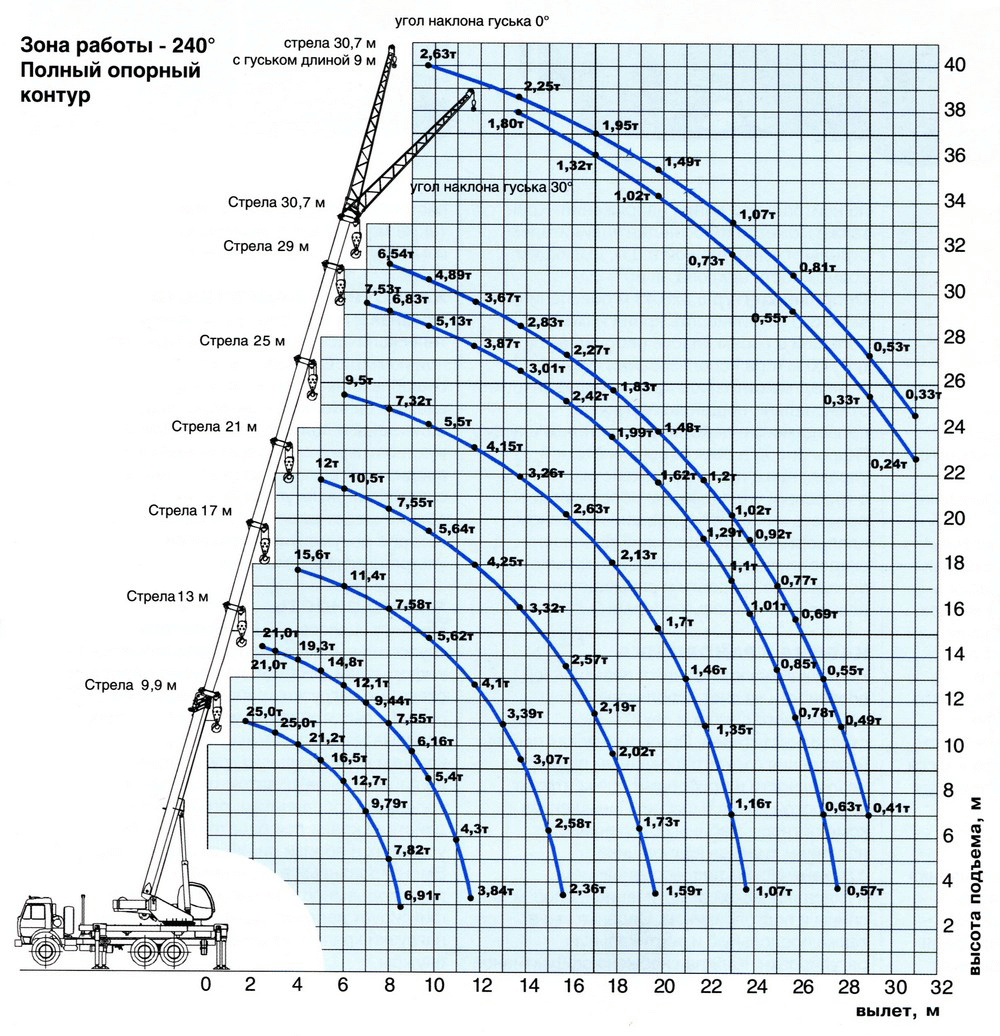

ГРАФИК ГРУЗОПОДЪЕМНОСТИ
ГАБАРИТЫ
